PROTHERM HelioSet ISS 2.250 V a RAY 14 KE
HelioSet

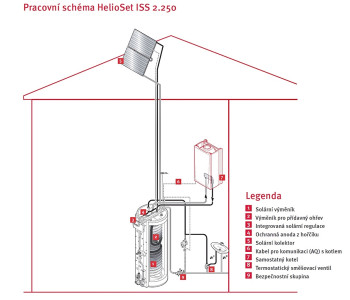

je beztlakový solární systém pro přípravu teplé vody s možným dodatečným ohřevem externím kotlem. V praxi to znamená, že po dosažení požadované teploty teplé vody steče solární kapalina samospádem zpět do zásobníku, kde se shromažďuje v topné spirále s velkým objemem. Bivalentní zásobník je se solárními panely propojen pružnou měděnou trubkou. Součástí zásobníku je solární regulátor, čerpadlová solární skupina a pojistný ventil. Jeho další výhodou je, že je již z výroby naplněn solární kapalinou a tak při montáži odpadá komplikované plnění celého systému včetně tlakové zkoušky. HelioSet může být kombinován se všemi typy systémových kotlů Protherm pro dohřev teplé vody. Tady konkrétně v kombinaci s elektrokotlem PROTHERM RAY 14 KE.
PROTHERM HelioSet ISS 2.250 V a RAY 14 KE
Výhody pro Vás: | |
---|---|
Provedení: | sestava s vetikálním uložením panelů na střeše |
Obsah sestavy: |

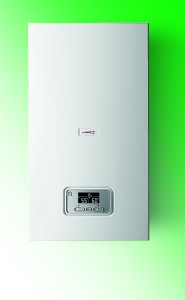

bivalentní zásobník TV o objemu 250 l s integrovanou čerpadlovou skupinou a solárním regulátorem 2x plochý kolektor HelioPlan SRDV 2.3 pro montáž na šikmou nebo plochou střechu základní příslušenství pro montáž elektrokotel PROTHERM RAY 14 KE |
Volitelné příslušenství (za příplatek): |
pružné propojovací solární trubky 2v1 v délkách 10m nebo 20m hydraulické propojení vertikálních kolektorů sada montážních kolejnic pro vertikální kolektor střešní patky pro klasickou, rovnou nebo vlnitou střešní krytinu montážní stojany na plochou střechu zátěžové desky pro montážní stojany (Střešní montážní příslušenství je nutno zvolit dle typu použité střešní krytiny na šikmé střeše nebo je možné použít „A“ konstrukce pro umístění na ploché střeše.) |
PROTHERM HelioSet ISS 2.250 V a RAY 14 KE
Podmínky instalace:

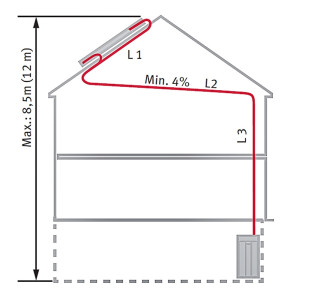

Pro propojení zásobníku se solárními kolektory jsou určeny solární trubice 2 v 1 s tepelnou izolací a kolektorovým čidlem (originální příslušenství Protherm). Dráha trubic musí dodržovat konstantní sklon alespoň 4% (4cm/m). Protisklon by zabraňoval úplnému vyprazdňování kolektorů. Solární kolektory musí být nainstalovány vyše než samotný zásobník. Celková délka trubek mezi kolektorem a zásobníkem (L1 + L2 + L3) nesmí překročit 40 m (20 m tam + 20 m zpět). Maximální výška vedení mezi zásobníkem a kolektory je 8,5 m (po doplnění sadou přídavného čerpadla až 12 m).
Integrovaná solární regulace - řídící jednotka:
